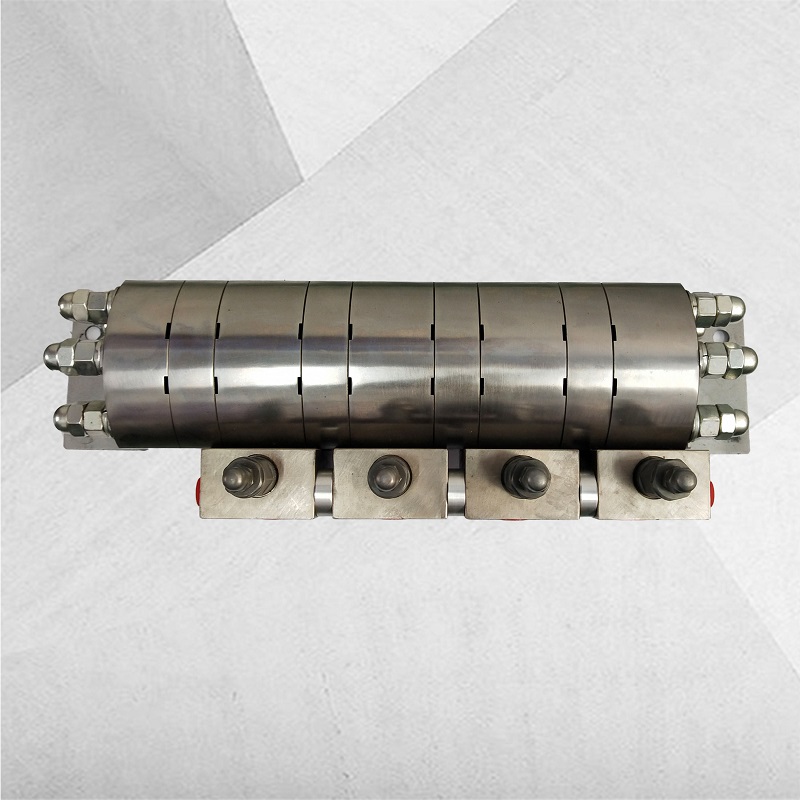

JHT-B系列鑄鐵殼體齒輪同步分流馬達
型號及基本參數
|
型號 |
單流排量 （ml/r） |
單流流量 （L/min） |
最大單流流量 （L/min） |
工作壓力 （bar） |
峰值壓力 （bar） |
|
JHT-B9 |
9 |
8~20 |
28 |
260 |
280 |
|
JHT-B12 |
12 |
11~30 |
38 |
260 |
280 |
|
JHT-B16 |
16 |
13~38 |
45 |
260 |
280 |
|
JHT-B22 |
22 |
18~50 |
60 |
260 |
280 |
|
JHT-B30 |
30 |
24~67 |
81 |
260 |
280 |

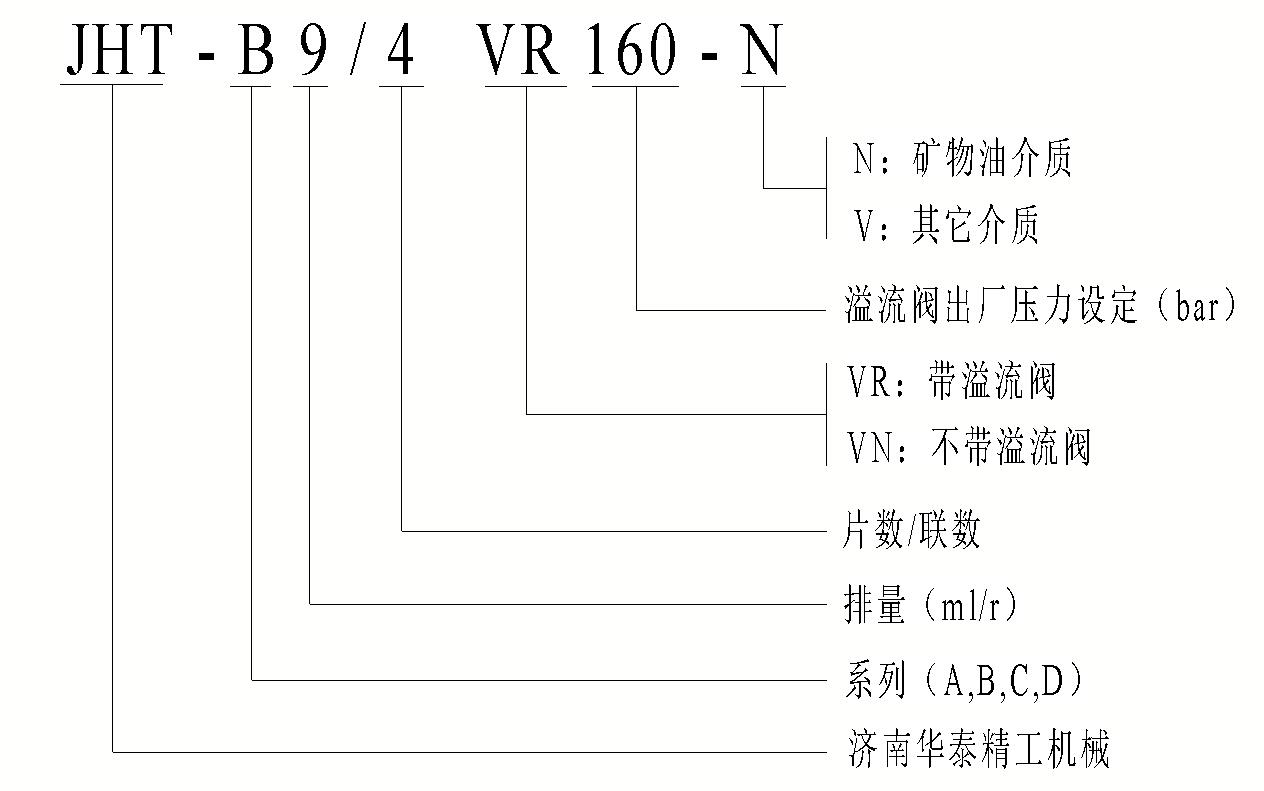

選型說明

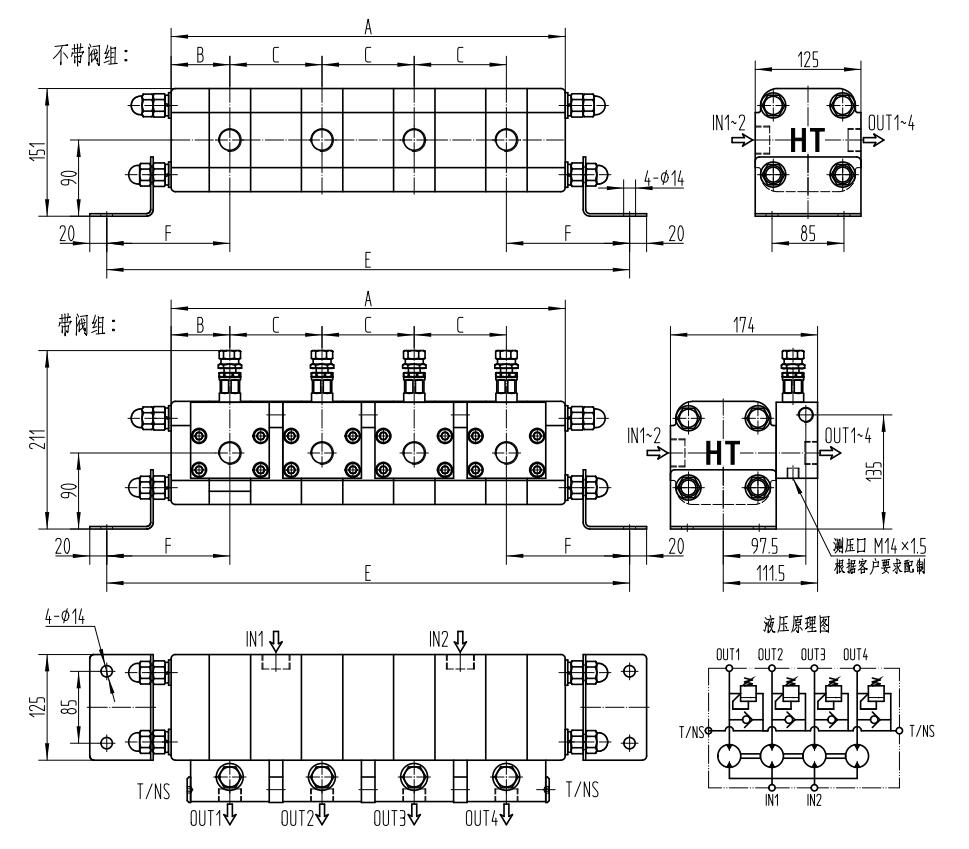

外形尺寸圖（以4流為例）
型號及基本參數
|
型號 |
進油口 IN1~2 |
出油口 OUT1~4 |
卸油口 T/NS |
A |
B |
C |
E |
F |
|
JHT-B9 |
M33×2 |
M18×1.5 |
M18×1.5 |
398 |
61 |
92 |
548 |
136 |
|
JHT-B12 |
M33×2 |
M22×1.5 |
M18×1.5 |
418 |
63.5 |
97 |
568 |
138.5 |
|
JHT-B16 |
M33×2 |
M22×1.5 |
M18×1.5 |
434 |
65.5 |
101 |
584 |
140.5 |
|
JHT-B22 |
M33×2 |
M22×1.5 |
M18×1.5 |
466 |
69.5 |
109 |
616 |
144.5 |
|
JHT-B30 |
M42×2 |
M33×2 |
M18×1.5 |
510 |
75 |
120 |
660 |
150 |
